فرامل أقراص كربون سيراميك هي أقراص فرامل مصنوعة من مركّب مصفوفة خزفية من كربيد السيليكون مقوّاة بألياف الكربون. صُممت أقراص TEI من TCCB وTCCB-R لتوفير كبح متسق أثناء الاستخدام الشاق المستمر، مع بنية ومقاسات ومتطلبات لبطانات الفرامل مخصصة لكل تطبيق.
ما هي فرامل أقراص كربون سيراميك؟

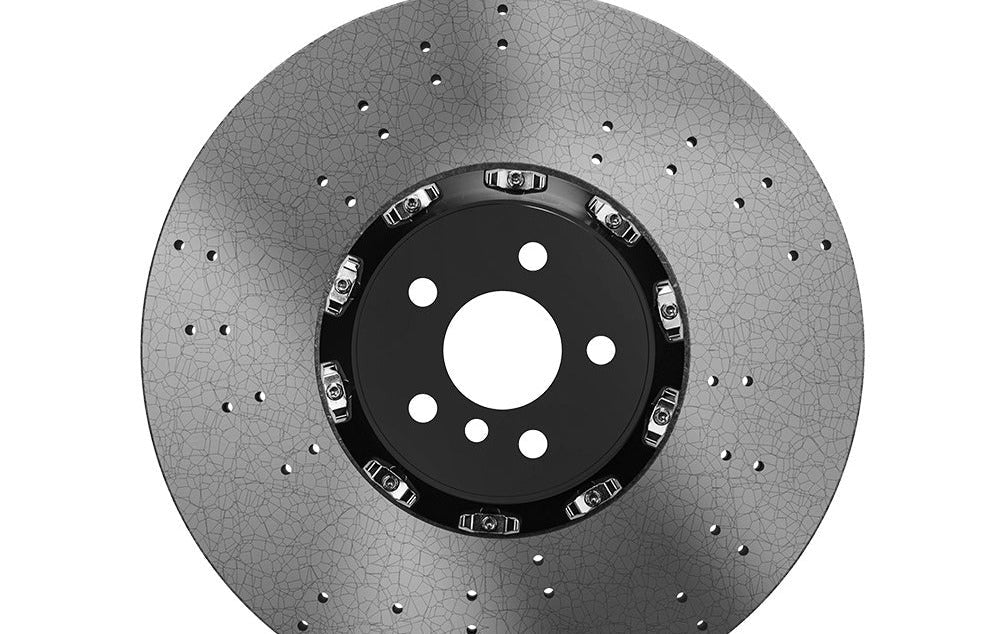

تستخدم فرامل أقراص كربون سيراميك مركّب مصفوفة خزفية من كربيد السيليكون مقوّى بألياف الكربون، ويُختصر عادةً إلى C/SiC. تقدم TEI بنيتين لأقراص الكربون والسيراميك: TCCB، وهو قرص مصبوب قطعة واحدة من ألياف قصيرة، وTCCB-R، وهو قرص من ألياف كربون طويلة مستمرة.
يحمي طلاء احتكاك من كربيد السيليكون سطح الكبح. وتصف مجموعة أقراص الكربون والسيراميك من TEI هذه الأقراص بأنها مناسبة لتقليل الوزن غير المعلّق والحفاظ على قوة كبح متسقة أثناء الكبح الشديد المستمر، من دون تلاشي الأداء. وكما هو الحال مع أي ترقية لنظام الفرامل، تحدد الإطارات وزوج الاحتكاك بين البطانة والقرص مسافة التوقف. وتسهم مكونات الفرامل بشكل أساسي في إحساس الدواسة والاتساق والقدرة الحرارية، بدلاً من تقصير مسافة التوقف بشكل مستقل.
خيارات أقراص الكربون والسيراميك من TEI: TCCB وTCCB-R
يشترك خيارا فرامل الأقراص المصنوعة من الكربون والسيراميك من TEI في عائلة مواد C/SiC، لكنهما يستخدمان أسلوبي تصنيع مختلفين. يعتمد الاختيار المناسب على ما إذا كنت تريد قرصاً مصبوباً عملياً أو مقاسات مخصصة مع بنية من الألياف المستمرة.
| الميزة | قرص خزفي من ألياف الكربون TCCB | قرص خزفي من ألياف الكربون الطويلة TCCB-R |
|---|---|---|
| بنية الألياف | ألياف كربون قصيرة مصبوبة قطعة واحدة | ترتيب مستمر لألياف الكربون |
| المادة | مركّب مصفوفة خزفية من كربيد السيليكون مقوّى بألياف الكربون | مركّب مصفوفة خزفية من كربيد السيليكون مقوّى بألياف الكربون |
| طلاء كربيد السيليكون | طلاء احتكاك بسماكة 1.1 mm | طلاء احتكاك بسماكة 0.8 mm |
| نطاق القطر | من 355 mm إلى 440 mm | من 355 mm إلى 440 mm |
| دور التصنيع | عملية إنتاج كمي لتصنيع مستقر ومتسق | عملية أكثر تعقيداً وتكلفة للمقاسات المخصصة وقوة الألياف المستمرة |
يمثل TCCB الخيار العملي الذي يوازن بين الأداء والعملية. وتُعرّف بنيته المصبوبة من الألياف القصيرة بأنها البنية المستخدمة في أنظمة كبح أصلية عالية الأداء للسيارات الخارقة ومركبات الركوب الفاخرة. أما TCCB-R فمقتبس من عملية ألياف طويلة طُورت أصلاً لتطبيقات الطيران والقطارات فائقة السرعة والتطبيقات ذات الأداء الفائق.
طلاء قرص فرامل الكربون والسيراميك والتشققات السطحية الطبيعية
تُعد التشققات الشعرية الدقيقة في السطح المطلي بـ SiC سمة طبيعية في كل قرص من أقراص الكربون والسيراميك. أثناء التصنيع، ينكمش الطلاء وجسم القرص بمعدلين مختلفين. ويؤدي نمط التشققات الناتج إلى تحرير الإجهاد الداخلي؛ ولا يُعد بحد ذاته دليلاً على وجود عيب في القرص.
تُترك الحافة الخارجية والتجويف الداخلي من دون طلاء عمداً. ويساعد هذا التصميم على منع تكسّر الحواف أثناء التجميع والنقل. لذلك يختلف المظهر المرئي لسطح الاحتكاك المطلي عن المناطق غير المطلية، وهذا أمر متوقع في هذه الأقراص.
لمزيد من المعلومات العملية حول موضوعات امتلاك أقراص الكربون والسيراميك، اقرأ دليل TEI حول غبار فرامل أقراص الكربون والسيراميك وصيانتها. وينبغي أن يراعي اختيار المنتج أيضاً المركبة ومجموعة العجلات وقطر القرص وبقية مكونات نظام الفرامل.
توافق بطانات الفرامل أمر أساسي
يجب استخدام أقراص الكربون والسيراميك من TEI مع بطانات خليط TEI CS1 أو CS2 فقط. وقد صُممت هذه الخلطات خصيصاً لسطح CCB المطلي بـ SiC. ويُمنع استخدام خلطات M1 وM2 وR1 وR2 على أقراص الكربون والسيراميك.
يجعل هذا الشرط اختيار البطانة جزءاً من مواصفات القرص، وليس تفضيلاً اختيارياً. قبل طلب بطانات بديلة، تأكد من أن الخليط هو CS1 أو CS2 وأن شكل البطانة يطابق الكاليبر المركب. وتُعد مجموعة أقراص الكربون والسيراميك من TEI نقطة البداية المناسبة لمراجعة منتجات الأقراص المتاحة.
لا يعني استخدام أقراص الكربون والسيراميك تلقائياً أن كل مكوّن في طقم فرامل مشمول. إن قوائم منتجات TCCB وTCCB-R مخصصة للقرص المصنوع من الكربون والسيراميك فقط. ولا تشمل أغطية الأقراص أو الحوامل أو البطانات أو خطوط الفرامل. وتباع البطانات بشكل منفصل. إذا كنت تقيّم نظاماً كاملاً، فقد يساعدك دليل مكونات أطقم الفرامل على توضيح نطاق المكونات.
أقراص الكربون والسيراميك مقابل أقراص السبائك عالية الكربون
تُعد أقراص الكربون والسيراميك وأقراص السبائك عالية الكربون فئتين مختلفتين من المنتجات. وتستخدم أقراص الفرامل المصنوعة من السبائك عالية الكربون G3500 سبيكة تحتوي على 3.85% من الكربون، وتتمتع بتصنيف مقاومة للحرارة يصل إلى 600°C. كما تستخدم شقوقاً على شكل شفرات ومخالب تمتد حتى حافة القرص لتصريف الغبار، وبنية مزدوجة الطبقات تكوّن قنوات تبريد مستمرة بين سطحي الاحتكاك.
تتوفر أقراص G3500 بأقطار من 285 mm إلى 405 mm وتباع على شكل أزواج. ويُطابق قطرها مع المركبة ومجموعة العجلات. في المقابل، فإن TCCB وTCCB-R هما قرصا C/SiC من الكربون والسيراميك، ويتوفران بأقطار من 355 mm إلى 440 mm. ولذلك ينبغي اختيار النوعين وفقاً لنظام المواد المقصود والتوافق مع المركبة ومكونات الفرامل المتوافقة، بدلاً من التعامل معهما كنسختين قابلتين للتبادل من القرص نفسه.
للاطلاع على سياق أوسع لاختيار الأقراص، راجع مقال TEI حول أقراص الكربون والسيراميك مقابل الأقراص الفولاذية. وينبغي أن تظل المقارنة محددة بالمركبة واستخدامها، لأن مادة القرص وأبعاده وخليط البطانة وتوافق النظام كلها عوامل مهمة.
اعتبارات التوافق والطلب
لا يمثل قطر القرص سوى جزء واحد من عملية تركيب صحيحة لفرامل أقراص الكربون والسيراميك. تأكد قبل الطلب من تطبيق المركبة ومجموعة العجلات وأبعاد القرص وعلاقته بالكاليبر وخليط البطانة المطلوب. تتوفر أقراص TEI من TCCB وTCCB-R بأقطار من 355 mm إلى 440 mm، بينما يمكن تصنيع TCCB-R حسب مواصفات الشركة المصنّعة للمركبة ضمن نطاق الأقطار هذا.
تذكر قائمة منتج TCCB أن غطاء القرص والحوامل الموجودين في طقم فرامل TEI قائم يمثلان الزوج المطابق لهذه الأقراص. وهذا لا يعني أن الأغطية والحوامل مشمولة مع قائمة القرص فقط. إذا لم يكن نظامك الحالي تطبيقاً مطابقاً من TEI، فاستخدم قائمة التحقق الفنية لتوافق أطقم الفرامل وتأكد من التكوين قبل الشراء.
ينبغي أن يراعي قرار نظام الفرامل الكامل أيضاً إحساس الدواسة والقدرة الحرارية والاتساق. وهذه هي الجوانب التي تؤثر فيها مكونات الفرامل. تظل مسافة التوقف معتمدة على الإطارات وزوج الاحتكاك بين البطانة والقرص، لذلك ينبغي تحديد قرص الكربون والسيراميك كجزء من نظام فرامل متوافق، لا اعتباره حلاً مستقلاً لمسافة التوقف.
الأسئلة الشائعة
ما هي فرامل أقراص كربون سيراميك؟
تستخدم فرامل أقراص كربون سيراميك أقراصاً مصنوعة من مركّب مصفوفة خزفية من كربيد السيليكون مقوّى بألياف الكربون. يستخدم TCCB من TEI ألياف كربون قصيرة مصبوبة، بينما يستخدم TCCB-R ترتيباً مستمراً لألياف الكربون. ويستخدم كلاهما طلاء احتكاك من كربيد السيليكون، ويتوفران بأقطار من 355 mm إلى 440 mm.
هل التشققات الشعرية في قرص الكربون والسيراميك طبيعية؟
نعم. تُعد التشققات الشعرية الدقيقة في السطح المطلي بـ SiC سمة طبيعية في كل قرص من أقراص الكربون والسيراميك. ينكمش الطلاء وجسم القرص بمعدلين مختلفين أثناء التصنيع، ما يؤدي إلى تكوّن نمط تشققات يحرر الإجهاد الداخلي. وتُترك الحافة الخارجية والتجويف الداخلي من دون طلاء عمداً للمساعدة على منع تكسّر الحواف.
ما بطانات الفرامل التي يمكن استخدامها مع أقراص الكربون والسيراميك من TEI؟
يجب استخدام أقراص الكربون والسيراميك من TEI مع بطانات خليط TEI CS1 أو CS2. وقد صُممت هذه الخلطات لسطح CCB المطلي بـ SiC. ويُمنع استخدام خلطات M1 وM2 وR1 وR2 على أقراص الكربون والسيراميك. وتباع البطانات بشكل منفصل عن قوائم المنتجات المخصصة للقرص فقط.
هل تشمل قوائم أقراص الكربون والسيراميك من TEI أغطية الأقراص وبطانات الفرامل؟
لا. إن قوائم TCCB وTCCB-R مخصصة للقرص المصنوع من الكربون والسيراميك فقط. ولا تشمل أغطية الأقراص أو الحوامل أو البطانات أو خطوط الفرامل. وبالنسبة إلى TCCB، فإن غطاء القرص والحوامل الموجودين في طقم فرامل TEI قائم يمثلان الزوج المطابق. ويجب شراء البطانات بشكل منفصل، كما يجب أن تستخدم خلطتي CS1 أو CS2.
